Защита канализационной насосной станции (КНС) от БПЛА в Салехарде — ЗОК ЗАСЛОН
КНС — самый многочисленный объект водоотведения: в городе их десятки, и каждая держит свой бассейн канализования. Остановка одной главной КНС означает излив сточных вод на рельеф или в водоём в течение нескольких часов — по времени накопления в приёмном резервуаре, которое редко превышает 20–30 минут при полном притоке.
МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в Салехарде и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.
Что происходит при попадании БПЛА
- Остановка перекачки — излив сточных вод на рельеф и в водные объекты
- Затопление подземной части и выход из строя погружных насосов
- Повреждение шкафов управления и вводного РУ в наземном павильоне
- Санитарная авария в жилой застройке: главные КНС стоят внутри города
- Штрафы и предписания за сброс неочищенных стоков
Что требует закон
Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.
Опубликованный проект впервые вводит в ПП № 1467 защиту от беспилотников: системы пассивной защиты — сетчатые ограждения, экраны и навесы — для объектов всех категорий, а средства обнаружения и радиоэлектронного подавления — для объектов 1–2 категорий. Общественное обсуждение — до 15 августа 2026 года. Для канализационных насосных станций это означает, что ЗОК из желательной меры становится обязательной.
Проектируется конструкция по СП 542.1325800.2024 — единственному действующему своду правил по защитным ограждающим конструкциям от БПЛА. Подробный разбор требований, категорий и сроков — в статье «ПП № 1467 и новые требования по БПЛА».
Что защищаем на объекте
Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:

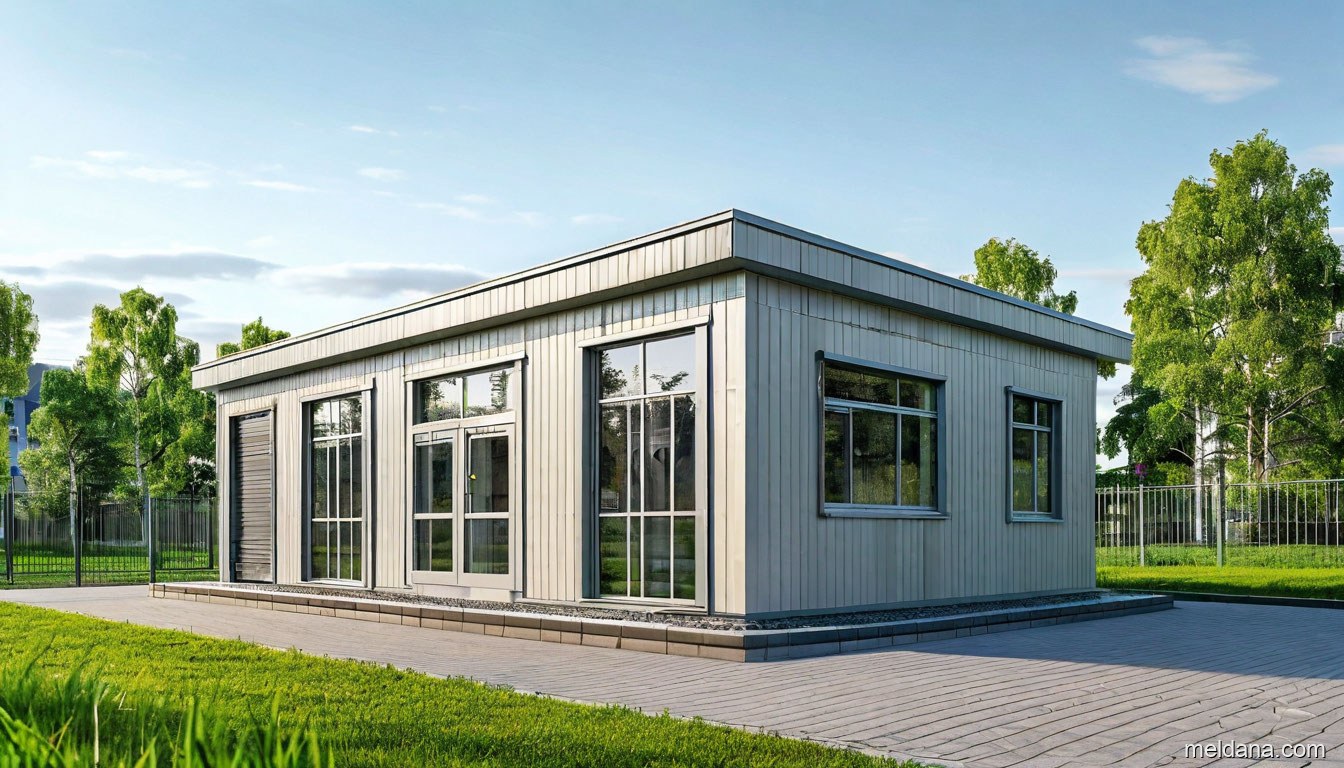

- Наземный павильон КНС: кровля, стены, дверь и вентиляционные проёмы
- Шкафы управления, вводное РУ и приборы учёта
- Люки приёмного резервуара и грабельного отделения
- Напорные трубопроводы на выходе и камера переключений
- Площадка резервного питания, если она вынесена наружу
Экономика: почему КНС считают группой, а не поштучно
КНС — маленький объект, и здесь особенно заметна структура бюджета ЗОК. Постоянная часть (проект, мобилизация бригады, доставка, пусконаладка, сдача) составляет 2,05 млн ₽ и почти не зависит от размеров сооружения. Для павильона 6 × 9 м она составляет большую часть сметы — и именно её можно не платить многократно.
| Вариант | Бюджет | Комментарий |
|---|---|---|
| 1 КНС отдельным контрактом | от 5,3 млн ₽ | постоянная часть на один объект |
| 4 КНС по отдельности | от 21,2 млн ₽ | постоянная часть платится 4 раза |
| 4 КНС одним контрактом | от 16,1 млн ₽ | экономия ≈ 5,2 млн ₽ — один проект, одна мобилизация |
Поэтому для водоотведения мы всегда предлагаем групповое решение: типовой проект на серию КНС города с привязками по каждой площадке, единый график монтажа и одна поставка. Это же упрощает эксплуатацию — конструкции одинаковые, регламент обслуживания один.
Полностью подземные КНС с люками заподлицо поражаются только прямым попаданием в люк — вероятность мала, а стоимость защиты сопоставима с наземной. Для них применяется локальное решение: защитная крышка-экран над люками и шкафом управления вместо полноразмерной клети. Решение принимается по результатам аудита уязвимости.
Параметры типового решения
| Параметр | Значение |
|---|---|
| Защищаемый объект | наземный павильон КНС 6 × 9 м, высота 4 м |
| Схема ЗОК | Клеть на независимом каркасе (верх + бока) (типовое решение ТР-01 / ТР-04 / ТР-05) |
| Зона накрытия | верх и бока — полное накрытие |
| Габарит конструкции в плане | 18,0 × 21,0 м |
| Высота конструкции | 7,0 м |
| Отступ от защищаемых конструкций | 6 м |
| Несущие опоры | 20 шт. с шагом 4 м |
| Площадь защитного полотна | ≈ 970 м² |
Уровень защиты и расчётные нагрузки
Для этого объекта расчётный уровень защиты — 2 по СП 542.1325800.2024. Расчётный класс БПЛА — средний (100–250 кг, до 390 кДж); класс полотна — B — арамид + энергопоглощение. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.
| Параметр | Значение |
|---|---|
| Уровень защиты (СП 542, табл. 6.1) | 2 — B — арамид + энергопоглощение |
| Расчётный класс БПЛА | средний (100–250 кг, до 390 кДж) |
| Полотно | ЗАСЛОН Сеть-АР 30/50 (ЗС-СА-0230/0250) или ЗАСЛОН-М 80-2,7-Т |
| Тросовая система | ⌀8–12, шаг тросовой сетки 1,5 м |
| Несущая опора | стойка 12 м / колонна К150 / фермы |
| Отступ конструкции от объекта | 6 м |
| Шаг несущих опор | 4 м |
Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).
Стоимость
Для объекта из расчёта выше бюджет ЗОК — от 5,3 млн ₽ без НДС; верхний ориентир до обмеров — 7,4 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 4 400 ₽ за м² при площади ≈ 970 м².
| Статья | Сумма | Доля |
|---|---|---|
| Оборудование и материалы ЗАСЛОН | 2,4 млн ₽ | 45,0 % |
| Монтаж, фундаменты, натяжение | 2,0 млн ₽ | 38,0 % |
| Проектирование и изыскания (ПИР) | 0,4 млн ₽ | 7,5 % |
| Логистика и мобилизация | 0,5 млн ₽ | 9,5 % |
| Итого | от 5,3 млн ₽ | 100 % |
Отдельно проектирование заказывается примерно за 0,2 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.
Сроки
Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 5–8 рабочих дней на одну станцию. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.
Полный состав работ и порядок сдачи — на странице услуги «под ключ».
Частые вопросы
Другие объекты водоканала
Комплекс водоканала защищается по единой модели угрозы — ниже типовые решения по остальным сооружениям:
Аудит, проект по СП 542, изготовление и монтаж ЗОК по всем объектам одним контрактом — услуга «под ключ». См. также линейку ЗОК ЗАСЛОН, онлайн-калькулятор и активные средства обнаружения и подавления БПЛА — сетка держит то, что не остановили обнаружение и РЭБ.
